至高性價比一流做工 臺電C300拆機看

現在數碼播放器價格水平越來越低，我們花很少的開銷就可以擁有一款全功能視頻播放器，這真是和過去不一樣了。價格的走低讓更多人可以很輕松地入手最新機型，享受出色的音視頻效果帶來的輕松愉悅，而在極具誘惑的價格的背后，我們會不會擔心這些產品在做工上有縮水，品質不過關呢。要解釋這個問題，最好的方法莫過于直接拆機看看，機器用了什么芯片，電路等內部設計如何等等，拆機之后，這些就都一目了然了。因此這一次我們找來了市場上最為熱銷的低價機之一，2GB容量不到300元的臺電C300進行拆機，下面就請大家和我一起來看看C300的內部結構。

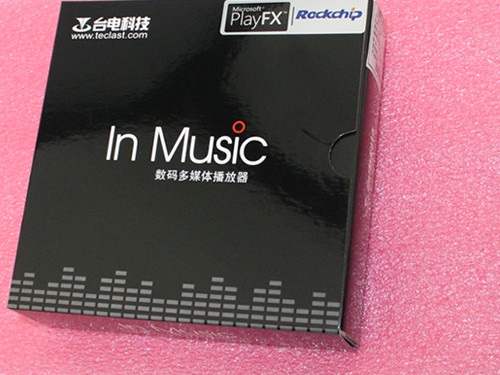

（C300的包裝盒）

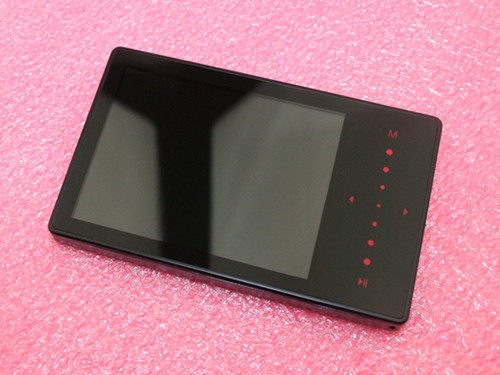

（機器的整體感很好）

（厚度也控制得體）

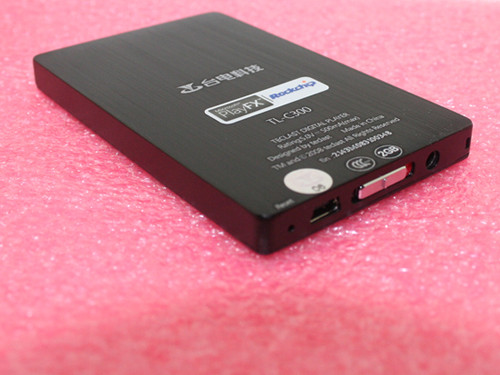

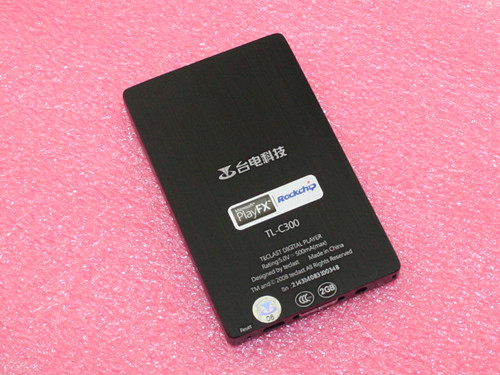

（背面的金屬面板經過了拉絲工藝處理）

（質感非常出色）

　　C300的包裝盒方方正正，沉穩當中不乏動感和時尚，機身正面加上了瑞芯微的標貼，這也標志著C300內置了微軟PlayFX專業音效。包裝當中，C300的做工還是非常不錯的，采用的是臺電慣用的橫向卡片式設計，機身采用全金屬材質，背面的拉絲面板兼顧時尚和耐用，而正面則配置了一塊2.8英寸QVGA分辨率顯示屏，旁邊是觸控操作區域，也就是俗稱的“一觸即紅”觸控按鍵，這也能夠在我們下邊的拆機當中看到它內部電路的走向。

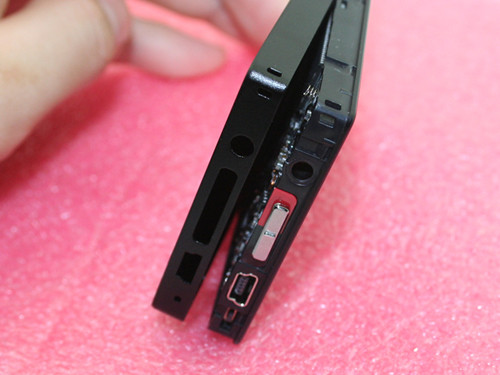

（從這邊拆機比較好）

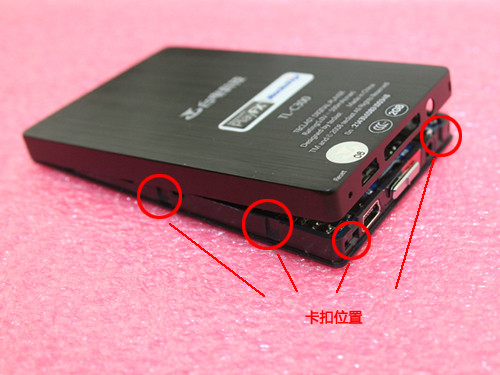

（機器側面卡扣很多）

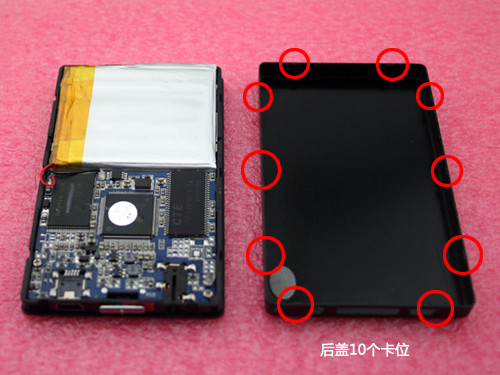

（一共10個卡扣位置）

　　C300貫徹了無螺絲的設計理念，在機身表面我們看不到任何螺絲，這很好地保證了機器設計的整體感，當然，這也給我們的拆卸帶來了很大的麻煩。內卡扣的設計要么需要蠻力要么就得用工具撬開，如果機器本身用料不好，很容易造成機器損傷而無法復原。我們從機器接口較多的一側開拆，打開之后發現在機器的兩端是各有兩個卡扣的，而上下兩側各有三個卡扣，總共10個卡扣保證了機器足夠的結實穩固，普通的外力沖擊是不大可能讓機器解體的。

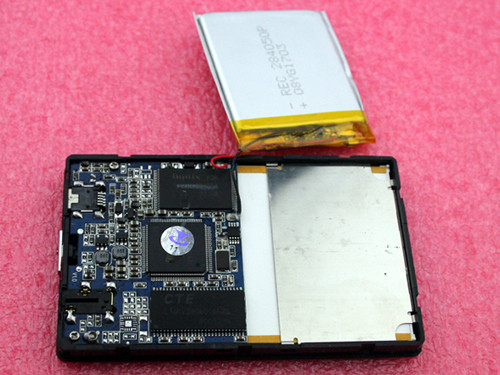

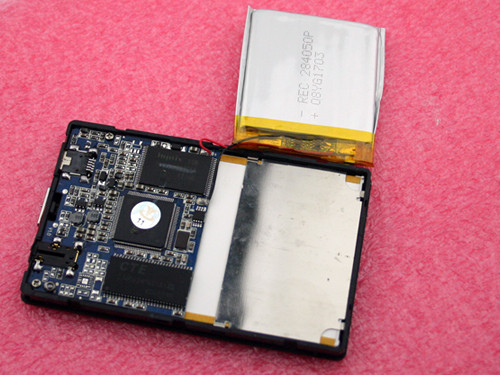

（電路板設計非常整齊）

（換個角度來看看）

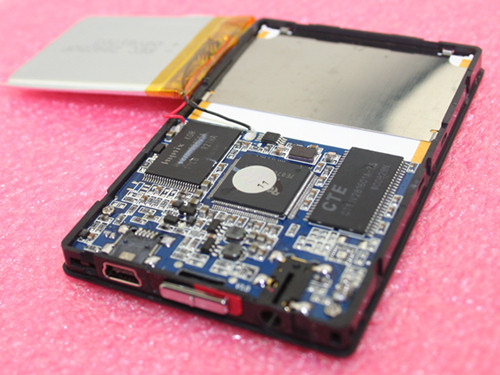

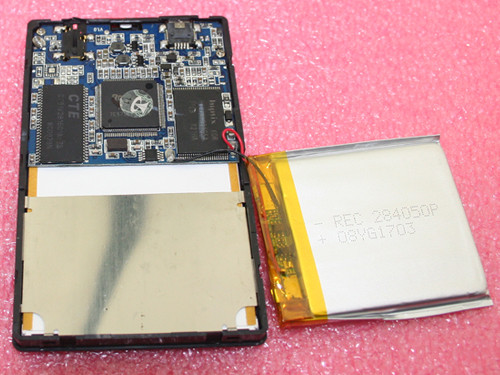

（這個角度可以看看電池的情況）

（電路板可說是工藝品了）

　　拆開后蓋之后，C300的內部構造就完全呈現在我們眼前了，C300的內部設計非常出色，從電路板上我們可以看到，各個元件位置清晰，空間利用非常完善，沒有一點浪費也完全沒有沖突。電路板和電池分開放置，這和其它很多機器慣常采用重疊設計不同，C300以這樣的設計可以很大程度避免干擾和延長機器的使用壽命。再把視線轉回到電路板上，除了芯片設置合理之外，我們能夠看到芯片焊點飽滿整齊，走線都在邊緣，另外在電路板的一側還設計有用作防靜電的彈簧，臺電考慮的可謂是相當周到。

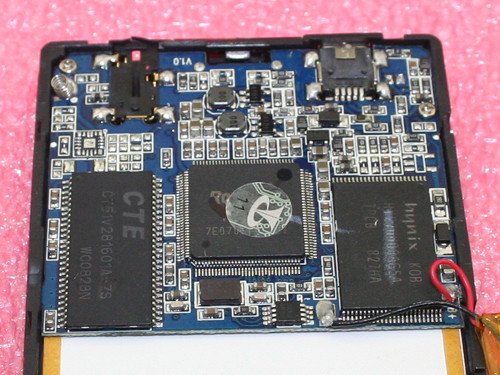

（三塊主要芯片）

（Hynix的閃存芯片）

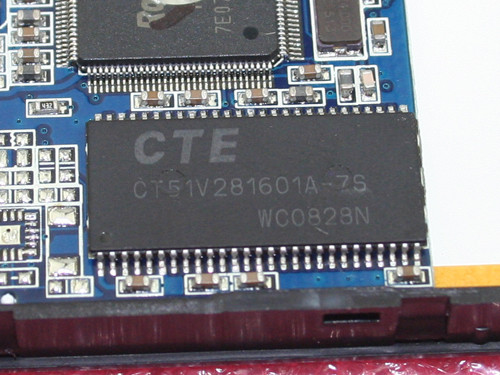

（CTE的緩存芯片）

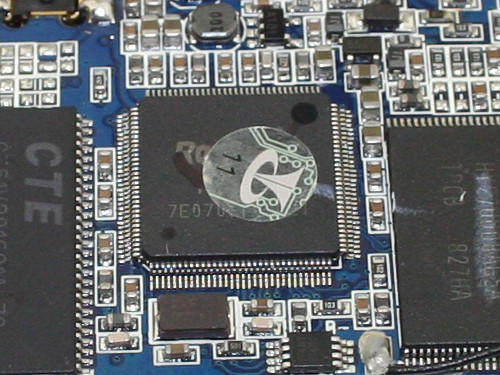

（瑞芯微的主控芯片）

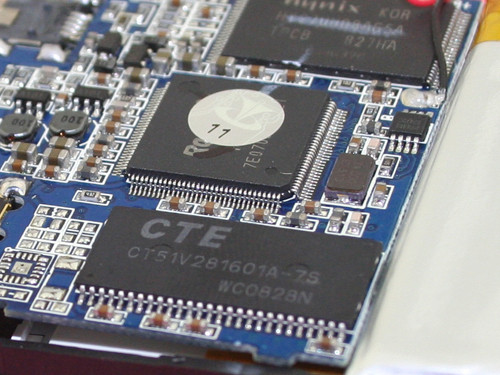

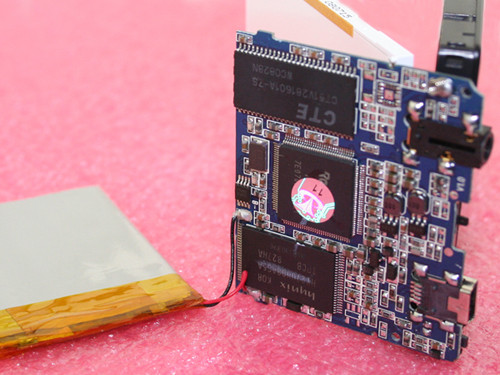

（換一個角度再看看）

　　C300的電路板是用兩顆螺絲進行固定的，螺絲位置在電路板的外側兩端，有效地利用了空白面積。而我們對于電路板最看重的自然還是在主要的芯片上，電路板上的三塊主要芯片從左到右以此是CTE的緩存芯片、瑞芯微的主控芯片以及Hynix的閃存芯片，這樣的配合在低端機上還是非常難看到的。C300采用的是瑞芯微RK2706主控芯片，以此提供了對Real格式的直接支持，而CTE緩存芯片的加入，調節了主控與閃存數據處理的時間差，保證視頻播放可以絕對流暢，提升用戶的多媒體娛樂體驗。

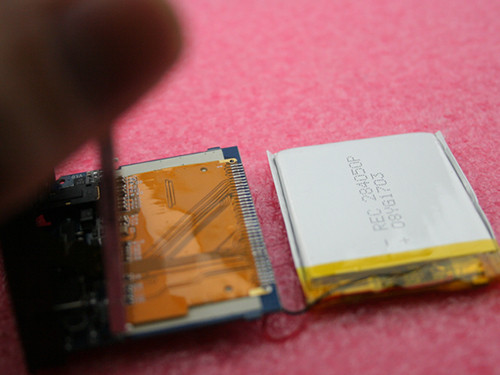

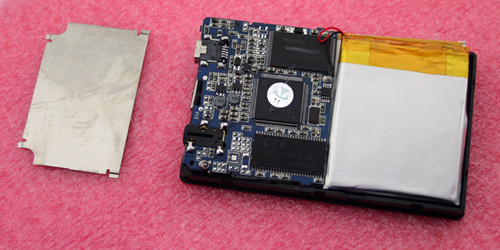

（拆出電池和屏幕之間的墊板）

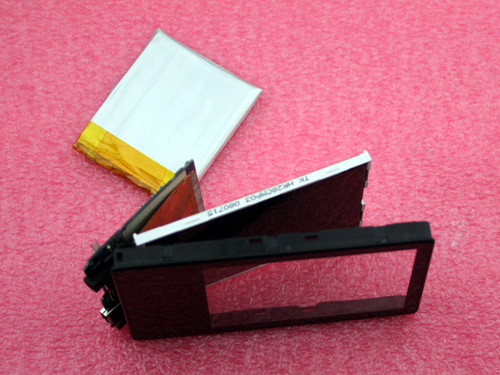

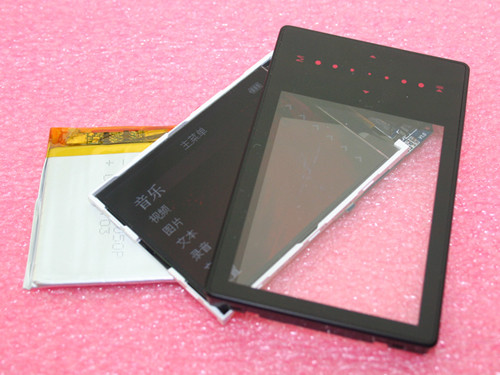

（機器主要的四個部件）

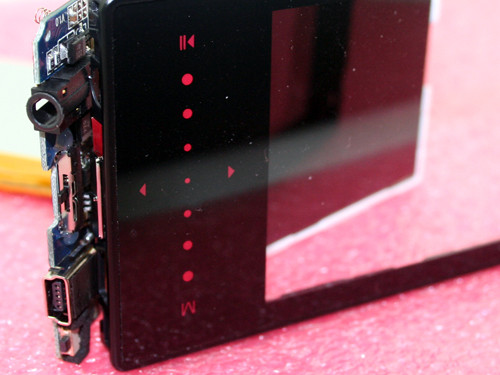

（觸摸板和旁邊的接口）

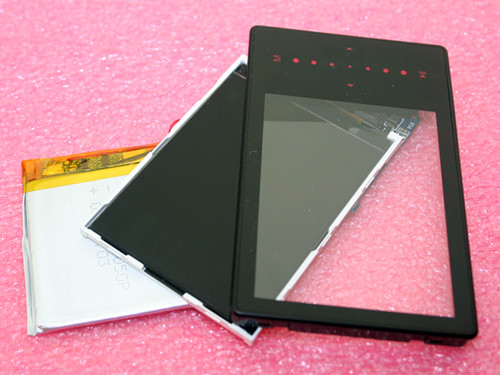

（這個角度來看看四個部件）

　　我們繼續拆機器，在電池和屏幕面板之間有一層墊片，再加上之前我們提到的固定電路板的螺絲，我們?nèi)�部拆開之后機器形成了四個部件，分別是電池、電路板、顯示屏面板和機器正面面板，因為正面面板具備觸控操作功能，它和電路板以及顯示屏直接連接，在后邊的照片當中我們可以清楚地看到這一部分的結構。

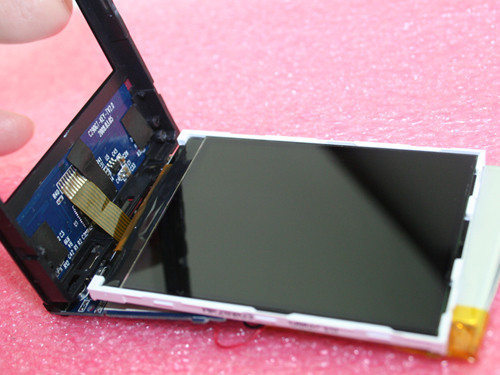

（揭開正面面板）

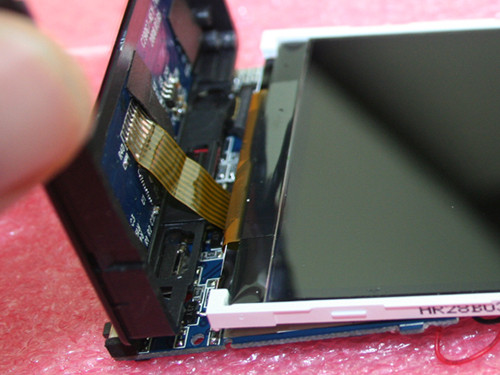

（仔細看內部排線）

（這一塊面積不大卻非常重要）

（顯示屏下方的電路板）

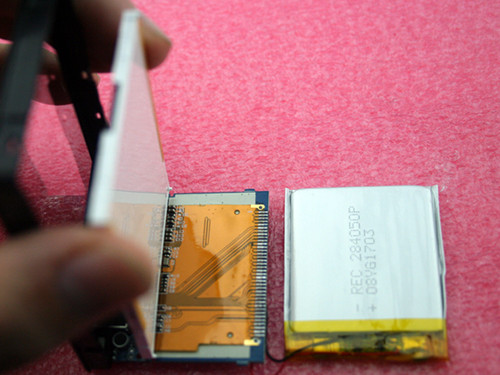

（排線延伸過來）

　　下面我們仔細來看看機器正面面板和顯示屏連接的這一部分，這一部分我們已經標出來的就有音頻輸出孔、觸控板排線、USB插槽和MIC麥克風，這些元件在電路板上整齊排列，彼此沒有絲毫沖突，并且也留出了很大的空間提供給觸控板排線以及顯示屏的配置，機器在電路設計上可謂游刃有余。優秀的電路設計保證了機器性能的穩定，對于一款低價位機器來說，機器性能一向是被人們覺得不那么重要的了，但C300以其出色的做工保證了機器功能的完善表現，讓我們可以對機器性能的發揮充滿信心。

（正面再來看看）

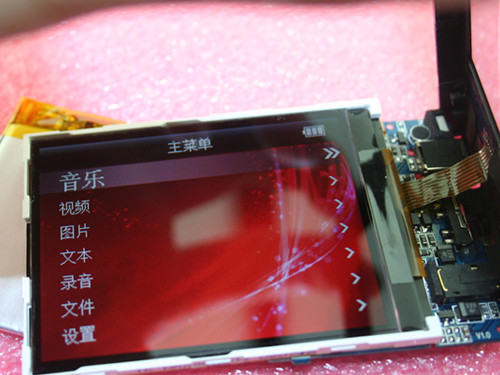

（還是可以點亮）

（直接看顯示屏效果極為出色）

　　很多機器拆到這份上都會出現不能開機的情況，這也屬于是機器內部結構設計的問題，而C300能不能開機呢，我們懷著試試看的心態開機，屏幕開始顯示，觸控操作指示燈也亮起，操作一切正常，機器一體化設計果然非常不錯。而當我們揭開正面面板，直接面對顯示屏的時候，顯示屏的出色效果讓我們極為滿足，從照片上也可以看到，雖說是以2.8英寸屏幕使用QVGA標準分辨率，但是完全沒有任何顆粒感，畫面平滑流暢，色彩非常的豐富細膩，聽說C300是采用了臺灣屏，實際的表現對于我們來說堪稱享受。

　　對于一款2GB容量300元不到的機器，我們還是花了比較大的精力來進行拆機和為大家進行介紹，而這也緣于機器本身的出色，本來懷有的顧慮在拆機之后就完全被打消了，出色并且游刃有余的電路板設計、強勁的芯片組合以及效果驚艷的顯示屏，這樣一款機器在市場上得到大賣，也充分反映出群眾的選擇必然是正確的了。
